Comprendre le courant de traction : quelques notions essentielles

Au cœur d’un système d’électrification, on retrouve le courant de traction : une énergie électrique délivrée à la tension et à la fréquence adéquates pour propulser un train. En Europe continentale, la norme dominante pour les lignes classiques est le 25 kV – 50 Hz en courant alternatif (CA), choisi pour sa capacité à transporter l’énergie sur de longues distances avec des pertes limitées. D’autres pays ont opté pour du courant continu (CC) à 1,5 kV ou 3 kV, voire du 15 kV – 16,7 Hz CA sur certains réseaux anciens. Ce pluralisme technique, hérité de l’histoire, impose aux constructeurs des locomotives « multitension », capables de détecter et d’adapter la tension d’alimentation grâce à des transformateurs embarqués et de l’électronique de puissance dernier cri.

Le choix du niveau de tension découle d’un compromis : plus la tension est élevée, plus l’intensité requise pour une même puissance est faible, donc plus le diamètre des câbles peut être réduit ; mais la tension doit rester compatible avec l’isolation des matériels et la sécurité du personnel. Les ingénieurs dimensionnent ainsi les isolateurs, les sections conductrices et les disjoncteurs pour qu’ils supportent des pointes de courant liées aux phases d’accélération d’un train de fret de 2 000 t ou à la montée d’un profil à 30 ‰.

Du poste d’alimentation à la caténaire : le voyage de l’électricité

Avant d’arriver au pantographe, l’électricité suit un itinéraire précis. Elle est d’abord puisée sur le réseau de transport haute tension national, typiquement à 63 kV ou 90 kV. Elle transite ensuite par des postes d’alimentation implantés tous les 30 à 50 km, où un transformateur l’abaisse à la tension de service 25 kV. Chaque poste abrite des sectionneurs, des parafoudres et un dispositif de télécommande, relié à un centre de supervision. Cette architecture maillée garantit qu’en cas d’incident sur un tronçon, l’alimentation puisse être rétablie en quelques minutes par une réalimentation inversée.

À la sortie du poste, le courant emprunte des câbles feeders ou des fils de reprise posés en haut des poteaux caténaires. Ces conducteurs transportent l’énergie jusqu’aux zones où les trains consomment le plus : rampes prolongées, départ de gare terminus, bifurcations de lignes. Les feeders limitent la chute de tension et évitent que les pantographes ne subissent des variations de tension supérieures à ±500 V, un seuil au-delà duquel l’électronique de traction pourrait déclencher une réduction de puissance.

La continuité d’alimentation suppose aussi un retour de courant efficace. Sur une ligne classique, les rails servent de retour ; leur section élevée et leur continuité métallique offrent un chemin de faible résistance vers le poste. Cependant, les courants de retour peuvent générer des courants parasites dans la terre et provoquer une corrosion électrolytique : pour la contenir, on installe des câbles de terre parallèles à la voie et des jonctions équipotentielles entre rails, ponts métalliques et armatures de bâtiments voisins.

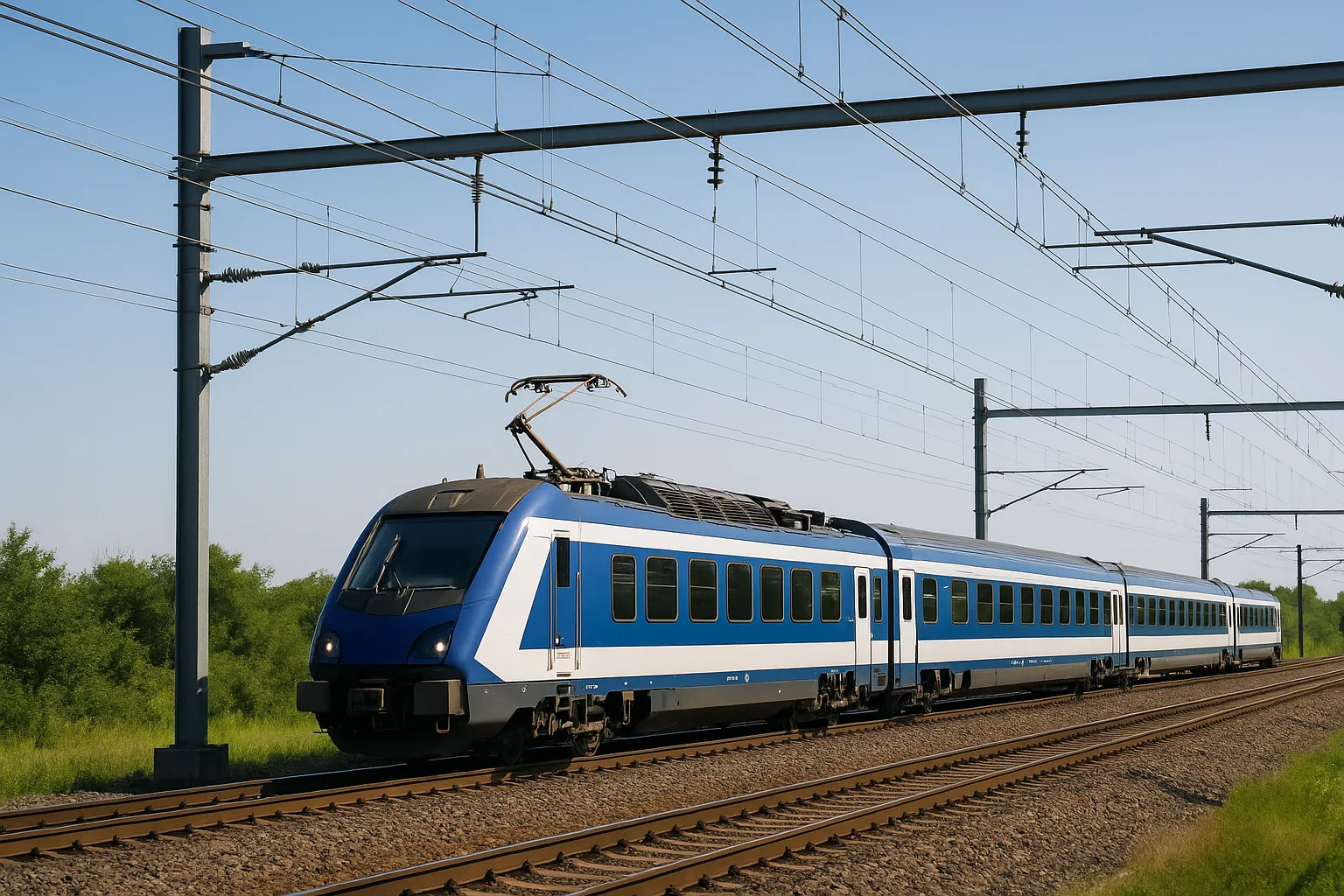

La caténaire : un système suspendu d’une extrême précision

Vue de loin, la caténaire semble se résumer à un fil d’aluminium-acier tendu au-dessus de la voie. En réalité, c’est un assemblage complexe associant un fil porteur (maintenu sous tension mécanique constante, souvent 20 kN) et un fil de contact en cuivre ou en alliage cuivre-argent, maintenu à une hauteur régulière (généralement 5,30 m au-dessus du rail) par des pendules tous les 3 à 5 m. L’ensemble doit rester parfaitement parallèle à la voie malgré les variations de température : un fil de 1 km se dilate d’environ 18 cm entre -10 °C et +40 °C ! Des dispositifs de tension automatique — masselottes ou vérins de compensation — absorbent ces variations, assurant un appui stable au patin du pantographe qui se déplace à plus de 300 km/h.

La géométrie de la caténaire répond également à des impératifs acoustiques : pour éviter les arcs électriques et le « chant » caractéristique des pantographes, le fil est déporté en sinus de part et d’autre de l’axe de la voie, de sorte que la surface du pantographe s’use uniformément. Une section droite prolongée provoquerait une tranchée d’usure, source d’étincelles et de surchauffe. La caténaire doit aussi s’adapter aux appareils de voie, aux passages sous ponts et aux quais : la hauteur peut être localement abaissée et le déport latéral réduit, mais toujours dans un gabarit compatible avec les caisses du matériel roulant.

L’inspection de ces infrastructures repose de plus en plus sur des drones et des véhicules d’auscultation équipés de caméras thermiques et de lasers, capables de détecter une rupture d’âme interne ou un desserrage de boulon avant qu’il ne devienne critique. Les données récoltées alimentent des algorithmes de maintenance prédictive, qui planifient le remplacement d’un isolateur en fin de vie lors d’une courte fenêtre de nuit, plutôt que d’attendre une panne en pleine heure de pointe.

Des commandes haute tension au poste de conduite : harmoniser la chaîne énergétique

Du côté des sous-stations, les disjoncteurs à coupure dans l’huile ont laissé place à des disjoncteurs sous vide et des sectionneurs motorisés, pilotés à distance. Cette modernisation réduit les temps de coupure en cas de court-circuit et facilite le travail des régulateurs d’énergie, qui équilibrent la charge entre plusieurs sections d’alimentation. En parallèle, le déploiement du système GSM-R offre une liaison radio sécurisée permettant aux agents d’électricité de couper la tension dans une zone sans interrompre le trafic voisin.

Dans la cabine du conducteur, la tension d’alimentation est affichée en continu ; un voyant s’allume si elle sort des limites admissibles. L’électronique de traction convertit le 25 kV CA en une tension continue intermédiaire, puis en courant triphasé variable qui alimente les moteurs asynchrones. L’onduleur IGBT, véritable chef d’orchestre, module la fréquence et l’intensité pour optimiser l’effort de traction, récupérer l’énergie de freinage et la réinjecter dans la caténaire dès que la tension remonte, améliorant ainsi le rendement global du système.

Vers une gestion énergétique plus fine et des trains plus verts

Les progrès récents ne se limitent pas au matériel roulant : les gestionnaires d’infrastructure s’appuient désormais sur des simulateurs de charge pour ajuster le profil d’alimentation selon la densité de trafic prévue. Un train de fret lourd, par exemple, se voit allouer un « couloir de puissance » qui anticipe sa consommation lors du départ et limite les chutes de tension ressenties par un train régional qui le suit. Parallèlement, les batteries haute capacité et les supercondensateurs embarqués, encore expérimentaux, pourraient à terme absorber les pics de demande et lisser l’appel de courant.

Ces innovations ouvrent la voie à des caténaires « intelligentes », pilotées par des algorithmes capables de délester automatiquement une section en surcharge, ou de synchroniser le freinage régénératif de plusieurs trains pour auto-consommer l’énergie produite. L’interopérabilité européenne, facilitée par l’harmonisation des standards et des systèmes de contrôle-commande, permettra bientôt de parcourir Bruxelles–Barcelone sans changer de locomotive, tout en optimisant la consommation énergétique sur chaque réseau national.

Récupérer, stocker, réinjecter : la boucle vertueuse de l’énergie freinée

Au freinage, un train moderne convertit jusque 30 % de son énergie cinétique en électricité. Si la ligne voisine est gourmande au même instant, cette puissance régénérative se propage dans la caténaire et sert immédiatement à un autre convoi. Mais aux heures creuses, le réseau peut être incapable d’absorber cette « surproduction » ; l’onduleur se met alors en mode rhéostatique et dissipe l’excédent en chaleur. Pour éviter ce gaspillage, les opérateurs testent des stations de stockage wayside : batteries lithium-fer-phosphate ou volants d’inertie raccordés au feeder, capables d’engloutir quelques mégawatt-heures en quelques minutes. Lors du prochain appel de courant, ils restituent l’énergie, délestant le réseau public. Certains dépôts expérimentent même des supercondensateurs embarqués sous plancher, permettant aux rames de franchir une section neutre sans chuter de tension et d’économiser 8 % sur un parcours périurbain type.

Des jumeaux numériques pour prédire l’usure et optimiser les temps d’arrêt

La disponibilité d’une ligne électrifiée repose sur la santé de milliers d’éléments : file de contact, isolateurs, enrouleurs de compensation, sectionneurs, câbles de retour. Jadis, l’inspection se faisait à pied d’œuvre ; aujourd’hui, un wagon diagnostic haute fréquence filme la caténaire à 500 im/s, mesure l’abattement du pantographe et scanne l’ondulation longitudinale. Les données sont injectées dans un jumeau numérique qui reproduit la ligne à l’isolateur près ; un algorithme calcule la probabilité de rupture d’un étage de suspension avant le prochain grand froid ou la date où la section usée atteindra son épaisseur limite. Ainsi, les équipes planifient un remplacement ciblé pendant un créneau de maintenance nocturne de quatre heures, plutôt qu’un lourd chantier en plein jour. Cette approche réduit de 20 % les coupures programmées et repousse de deux ans la pose d’une nouvelle caténaire sur les sections à faible sollicitation.

Intégrer les renouvelables sans déstabiliser la tension de traction

La transition énergétique pousse les gestionnaires d’infrastructure à verdir leur mix. Dans certaines vallées alpines, des centrales hydroélectriques alimentent directement un poste 25 kV via un convertisseur statique. Plus au nord, des fermes solaires installées le long d’emprises inutilisées injectent leurs kilowatt-heures dès que l’ensoleillement grimpe. Pour éviter que la tension ne sature lors d’une production photovoltaïque de pointe, un contrôleur ajuste l’angle de phase du transformateur et oriente le surplus vers le réseau public. À l’inverse, au crépuscule, la caténaire s’appuie sur le stockage wayside pour compenser la décroissance solaire. Ces schémas pilotés, baptisés Smart Grid Traction, promettent de couvrir jusqu’à 40 % de la consommation annuelle d’une ligne régionale grâce aux seules énergies locales.

Formation et sécurité : l’humain au centre du système haute tension

Si la technologie évolue, la sécurité reste un métier d’hommes et de femmes. Chaque agent habilité B2V reçoit une formation sur simulateur : il apprendra à manœuvrer un sectionneur obscurci, reconnaître un arc à 25 kV, isoler une zone en urgence sans plonger deux rames dans le noir. Le conducteur, lui, suit un stage Eco-conduite : grâce à un pupitre virtuel, il s’exerce à relâcher la traction deux cents mètres avant le sommet d’une rampe, laissant l’erre le porter tout en maintenant sa marche-temps. Sur un trajet périurbain type, cette technique économise 12 % d’énergie et allonge peu le temps de parcours. Enfin, la culture sécurité s’appuie sur des exercices grandeur nature : dans un tunnel de secours, une rame charriant 600 volts résiduels est « mise à la terre » sous le contrôle des pompiers ferroviaires, formés à naviguer entre pantographes abaissés et câbles sous tension.

Vers l’automatisation et la compatibilité européenne totale

L’avenir de l’électrification se conjugue aussi avec l’automatisation. Les prototypes de train autonome de niveau 3 embarquent des capteurs lidar détectant la ligne caténaire ; le système ATO (Automatic Train Operation) anticipe la consommation et déclenche le freinage régénératif pour se caler sur le sillon horaire avec une précision de trois secondes. Les centres de régulation, grâce aux données en nuage, peuvent simuler en temps réel l’effet d’un ajout de rame TGV sur la tension entre deux postes distants de 80 km. Par ailleurs, le déploiement de l’ETCS 3 et d’alimentations tri-courant 1,5 kV/3 kV CC – 25 kV CA lève les frontières techniques : un même automoteur peut filer d’Amsterdam à Barcelone sans changer de locomotive, en adaptant son transformateur aux normes locales.

Les défis restants : matériaux, climat et densification du trafic

Reste à relever les défis de demain. Les pics caniculaires dilatent à l’extrême les fils de contact ; les gestionnaires envisagent des alliages cuivre-magnésium plus résistants, capables de supporter 25 kN de tension mécanique sans fluage. L’augmentation du trafic fret ouvre la question de la puissance nominale : doit-on passer de 25 kV à 2 × 25 kV sur les lignes les plus chargées ? Faut-il installer des postes autotransformés plus rapprochés ? Enfin, l’émergence des locomotives à pile à combustible pour les antennes non électrifiées impose de concevoir des interfaces caténaire-hydrogène : le même dépôt devra alimenter des rames bimodes, recharger des batteries et fournir de l’hydrogène vert, sans multiplier les infrastructures.

Un réseau sous tension… de progrès

En moins de deux décennies, l’électrification ferroviaire est passée d’un chantier d’ingénierie classique à un véritable écosystème numérique et énergétique. La caténaire n’est plus seulement un fil, mais un organe intelligent dialoguant avec les postes de traction, les trains et les sources renouvelables. Ce réseau capillaire transporte non seulement des voyageurs, mais aussi de la data et des kilowattheures recyclés, prêt à accueillir les enjeux climatiques et logistiques de demain. Tandis que les premiers trains autonomes s’élancent, chaque élément – du pantographe ultraléger au simulateur de charge cloud – rappelle qu’au-delà du rail d’acier, c’est l’innovation collective qui propulse le voyage : silencieuse, conductrice, mais toujours connectée à l’énergie humaine qui veille sur elle, jour et nuit.
